【6ES7216-2BF21-0XB0】CPU226XM, AC PS,24DI DC/16DO RELAY *** SPARE PART*** SIMATIC S7-200, CPU 226 XM COMPACT UNIT, AC POWER SUPPLY 24 DI DC/16 DO RELAY, 16 KB CODE/10 KB DATA, 2 PPI/FREEPORT PORTS
额定值 (AC)
● AC 120 V 是
● AC 230 V 是
负载电压 L+
● 额定值 (DC) 24 V
● 允许范围，下限 (DC) 5 V
● 允许范围，上限 (DC) 30 V
负载电压 L1
● 额定值 (AC) 100 V; AC 100 V 至 AC 230 V
● 允许范围，下限 (AC) 5 V
● 允许范围，上限 (AC) 250 V
● 允许的频率范围，下限 47 Hz
● 允许的频率范围，上限 63 Hz
输入电流
接通电流，较大值 20 A; 264 V 时
来自电源电压 L1，较大值 320 mA; 40 至 160 mA (240 V)；80 至 320 mA (120 V)；扩展模块的输出电流 (5 V DC) 1000 mA
传感器供电
24 V 传感器供电
● 24 V 是; 允许范围：20.4 至 28.8V
● 短路保护 是; 电子的，在 1.5 A 时
● 输出电流，较大值 400 mA
存储器
存储器模块数量（可选） 1; 插拔式存储器模块，内容与集成 EEPROM 一致
工作存储器
● 集成（用于程序） 16 kbyte
● 集成（用于数据） 10 kbyte
缓冲
● 存在 是; 程序：整个程序位于集成 EEPROM 中，免维护，可通过 CPU 编程；数据：整个从 PG/PC 下载的 DB 1 位于集成 EEPROM 中，免维护，DB 1 的即时数值位于 RAM 中，剩余标记、计时器、计数器等通过电容器免维护；可选择用于长时间缓冲的电池
蓄电池
缓冲器电池
● 缓冲器时间，较大值 190 h; （40 °C 下至少 120 小时）；200 天（典型值）附带可选择的电池模块
CPU-处理时间
对于位运算，较大值 0.37 µs
计数器、定时器及其剩磁
S7 计数器
● 数量 256
剩磁
— 可调整 是; 关于电容器或电池
— 下限 1
— 上限 256
计数范围
— 下限 0
— 上限 32 767
S7 时间
● 数量 256
剩磁
— 可调整 是; 关于电容器或电池
— 上限 65
时间范围
— 下限 1 ms
— 上限 54 min; 4 个计时器：1 ms 至 30 s；16 个计时器：10 ms 至 5 min；236 个计时器：100 ms 至 54 min
数据范围及其剩磁
标记
● 数量，较大值 32 byte
● 存在剩磁 是; M 0.0 至 M 31.7
● 在带电池的情况下保留 0 至 255，关于电容器或电池，可调整
● 在不带电池的情况下保留 0 至 112 在 EEPROM 中，可调整
硬件扩展
扩展支架数量，较大值 7; 只能使用 S7-22x 系列的扩展模块。由于输出电流受限，扩展模块的使用可能受到限制。
可连接的编程设备/PC SIMATIC PG/PC，标准 PC
扩展模块
● 模拟输入端/输出端，较大值 35; 较大 28 个输入和 7 个输出（EM）或较大 0 个输入和 14 个输出（EM）
● 数字输入端/输出端，较大值 148; 较多 128 个输入和 120 个输出（CPU+EM）
● AS 接口输入端/输出端，较大值 31; AS 接口从站 (CP 243-2)
数字输入
数字输入端数量 24
源型输入/漏性输入 是; 可选择，每组
输入电压
● 额定值 (DC) 24 V
● 对于信号“0” 0 至 5 V
● 对于信号“1” 较小值 15 V
输入电流
● 对于信号“1”，典型值 4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化 是; 全部
— 从“0”到“1”时，较小值 0.2 ms
— 从“0”到“1”时，较大值 12.8 ms
对于报警输入端
— 可参数化 是; E 0.0 至 E 0.3
用于技术功能
— 可参数化 是; （E 0.0 至 E 1.5）30 kHz
导线长度
● 屏蔽，较大值 500 m; 标准入口： 500 m，快速计数器： 50 m
● 未屏蔽，较大值 300 m; 不用于高速信号
数字输出
数字输出端数量 16; 继电器
短路保护 否; 外部预设
输出端的通断能力
● 电阻负载时的较大值 2 A
● 照明负载时的较大值 200 W; DC 时 30 W，AC 时 200 W
输出电压
● 对于信号 “1”，较小值 L+/L1
输出电流
● 对于信号“1”的额定值 2 A
● 针对信号“0”的剩余电流，较大值 0 mA
电阻负载时的输出延迟
● 从 “0” 到“1”，较大值 10 ms; 所有输出
● 从 ”1” 到“0”，较大值 10 ms; 所有输出
输出端的总电流（每组）
所有安装位置
— 较高可达 40 ℃，较大值 10 A
水平安装位置
— 较高可达 55 ℃，较大值 10 A
继电器输出端
● 较大操作循环数 10 000 000; 在负载额定电压为 100000 时，机械电流为 1 千万
导线长度
● 屏蔽，较大值 500 m
● 未屏蔽，较大值 150 m
模拟输入
模拟电位计数量 2; 模拟电位计；分辨率 8 位
传感器
可连接传感器
● 双线传感器 是
— 允许的闭路电流（双线传感器） 较大值 1 mA
1. 接口
接口类型 集成 RS 485 接口
物理组成 RS 485
协议
● MPI 是; 作为 MPI 从站，用于和 MPI 主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部 CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s

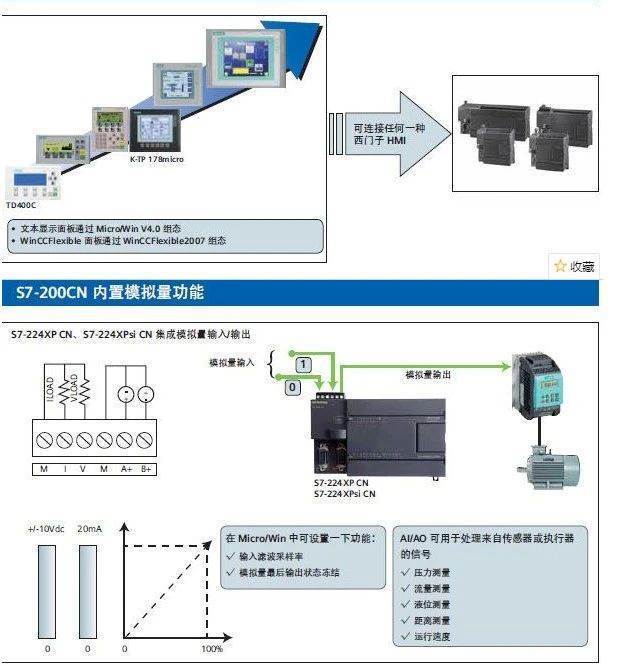

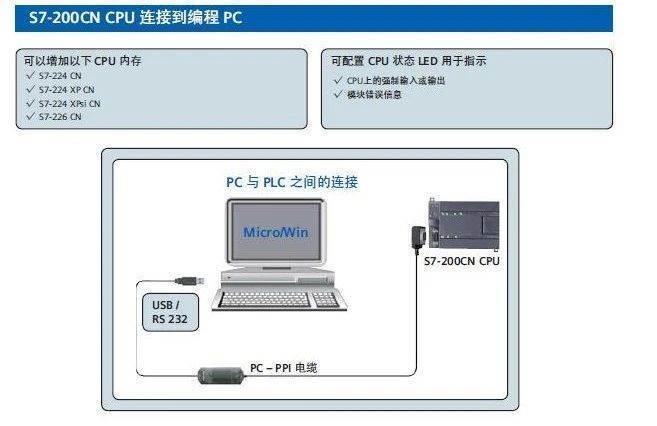

● PPI 是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s
● 串行数据交换 是; 作为可自由编程的接口，使用附带 ASCII 协议波特率的外部设备用于串联数据交换： 0.3/0.6/1.2/2.4/4.8/9.6/19.2/38.4 kbit/s；在 1.2 至 38.4 kBit/s 时 PC/PPI 电缆可用作 RS 232/RS 485 变换器
MPI
● 传输速率，较小值 19.2 kbit/s
● 传输速率，较大值 187.5 kbit/s
2. 接口
接口类型 集成 RS 485 接口
物理组成 RS 485
协议
● MPI 是; 作为 MPI 从站，用于和 MPI 主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部 CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s
● PPI 是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s
● 串行数据交换 是; 作为可自由编程的接口，使用附带 ASCII 协议波特率的外部设备用于串联数据交换： 0.3/0.6/1.2/2.4/4.8/9.6/19.2/38.4 kbit/s；在 1.2 至 38.4 kBit/s 时 PC/PPI 电缆可用作 RS 232/RS 485 变换器
集成功能
计数器数量 6; 快速计数器（每 30 kHz），32 位（包括符号），可用作正向或反向计数器或用于连接 2 个附带 2 个旋转 90° 的脉冲序列的增量编码器（较大 20 kHz（A/B）计数器）；释放和复位输入可参数化；当达到额定值时有中断可能（包括任意内容的子程序的调用）；转换计数方向等
计数频率（计数器），较大值 30 kHz
报警输入端的数量 4; 4 个上升脉冲和/或 4 个下降脉冲
脉冲输出端的数量 2; 快速输出端，20 kHz，有中断可能；脉冲波长和频率可调制
极限频率（脉冲） 20 kHz
电位隔离
数字输入电位隔离
● 在通道之间 是; 光电耦合器
● 在通道之间，分组点数 13; 13 和 11
数字输出电位隔离
● 在通道之间 是; 继电器
● 在通道之间，分组点数 4; 4、5 和 7
允许的电位差
在不同电路之间 DC 500 V 在 DC 24 V 和 DC 5 V 之间；AC 1500 V 在 DC 24 V 和 AC 230 V 之间
环境要求
运行中的环境温度
● 水平安装，较小值 0 °C
● 水平安装，较大值 55 °C
● 垂直安装，较小值 0 °C
● 垂直安装，较大值 45 °C
气压符合 IEC 60068-2-13 标准要求
● 允许范围，下限 860 hPa
● 允许范围，上限 1 080 hPa
相对空气湿度
● 操作，较小值 5 %
● 操作，较大值 95 %; RH 应力强度 2 符合 IEC 1131-2
组态
编程
● 操作备用装置 二进制运算、比较运算、时间运算、计数运算、时钟运算、传输运算、表格运算、逻辑运算、移动和旋算、转换运算、程序控制运算、中断和通讯运算、堆叠运算、固**运算、浮点运算、数字功能
● 程序编辑 自由循环 (OB 1)，报警控制，时间控制（1 至 255 ms）
● 程序组织 1 OB，1 DB，1 SDB 子程序有/无参数传输
● 子程序数量，较大值 64
编程语言
— KOP 是
— FUP 是
— AWL 是
技术保护
● 用户程序保护/密码保护 是; 3 级密码保护
连接技术
插拔式 I/O 端子 是
尺寸
宽度 196 mm
高度 80 mm
深度 62 mm
重量
重量，约 660 g
